單繩纏繞式提升機鋼絲繩與天輪偏角調整方法研究（3）(圖文)
時間：2024-07-16 08:19:58 點擊數：
2 調整方案
調整天輪和鋼絲繩內外偏角的原則，需保證內外偏角值滿足《金屬非金屬礦山安全規程》規定，同時還要確保出繩點位置不改變，即出繩點應維持在罐籠中 心位置的正上方，保證提升容器穩定，如圖 2 所示。θ 為 1 號天輪和基座整體旋轉的角度，以出繩點為原點順時針轉動；B1 和 B2 為調整之前的內外偏角，圖片′為調整之后的內外偏角，2 號天輪和 1號天輪的調整方式一致，僅旋轉方向為逆時針方向。

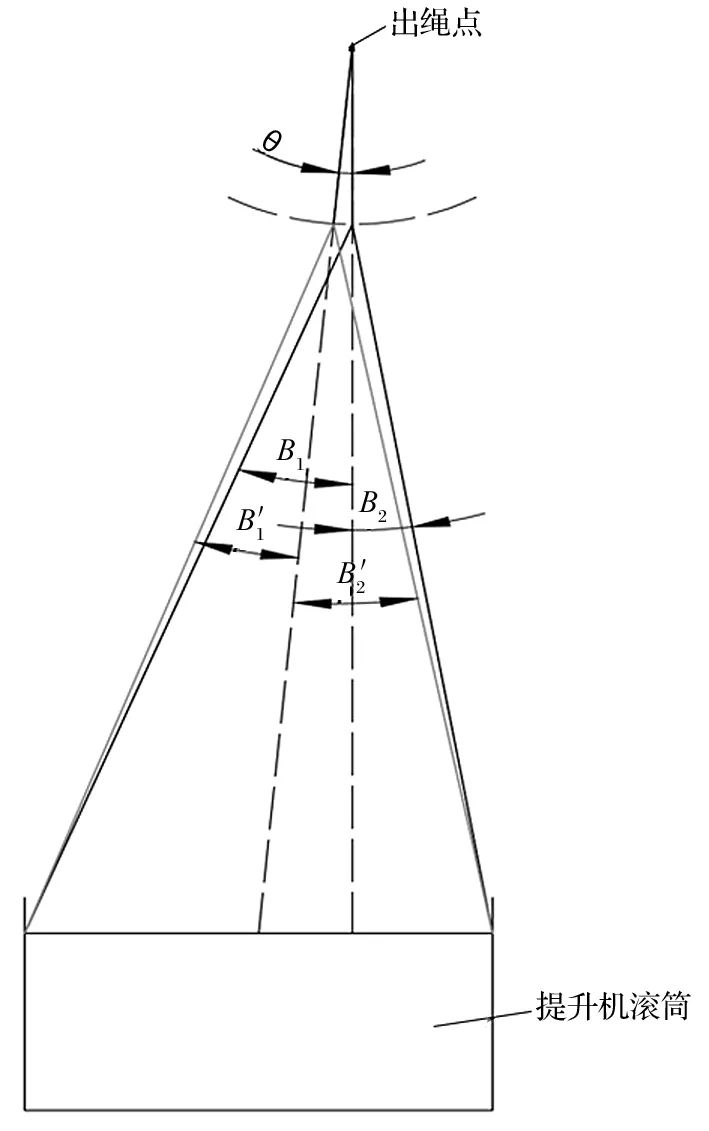

圖2 1 號天輪鋼絲繩內外偏角調整方案示意
2.1 定位出繩點 沿1、2 號天輪圓周方向分別在天輪下方各拉一道垂線，2 條垂線也就是 2 個罐籠提升繩的延長線，2條垂線與天輪下方基座水平面有 2 個交點，這 2 個交點分別為 1 號和 2 號天輪調整的旋轉原點，即出繩點(以此點為圓心旋轉)。
2.2 天輪移位 確定好旋轉基準點后，以此點為圓心調整 1 號天輪基座，1 號天輪基座沿出繩點順時針水平旋轉一定角度，使天輪入繩點對準滾筒中 心布置，使得天輪鋼絲繩的內外偏角基本相等；2 號天輪基座逆時針旋轉一定角度，對準其所對應的滾筒的中 心位置，全部轉到指 定位置后，對基座進行固定，如圖 3 所示。

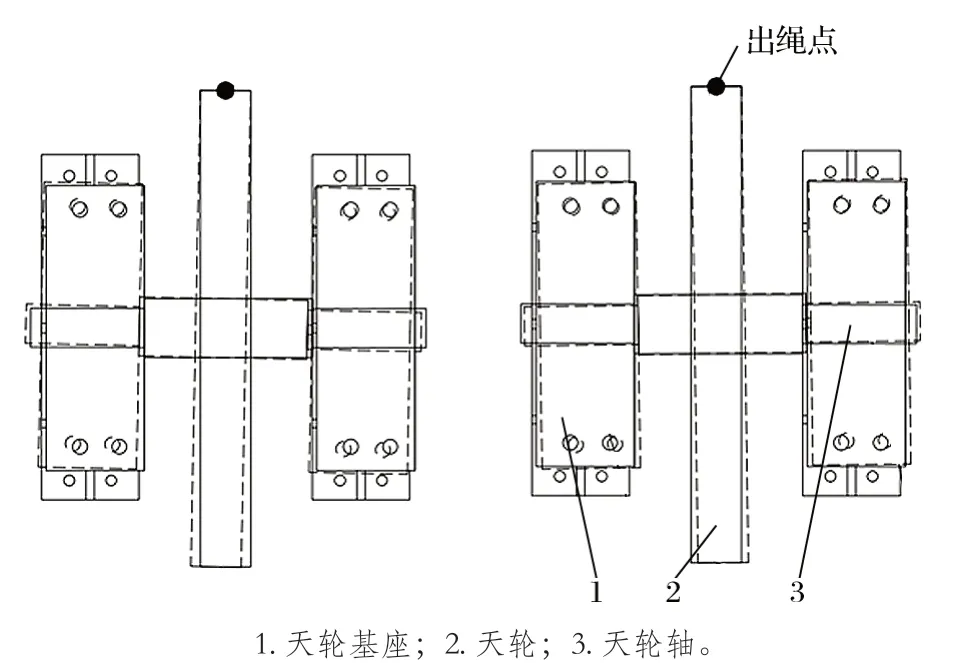

圖3 天輪基座調整示意
2.3 檢查調整后鋼絲繩內外偏角 調整完成后，按上述測量方法再次對調整后的鋼絲繩天輪內外偏角進行測量，調整前后的鋼絲繩內外偏角對比如圖 4 所示。測量結果如下：

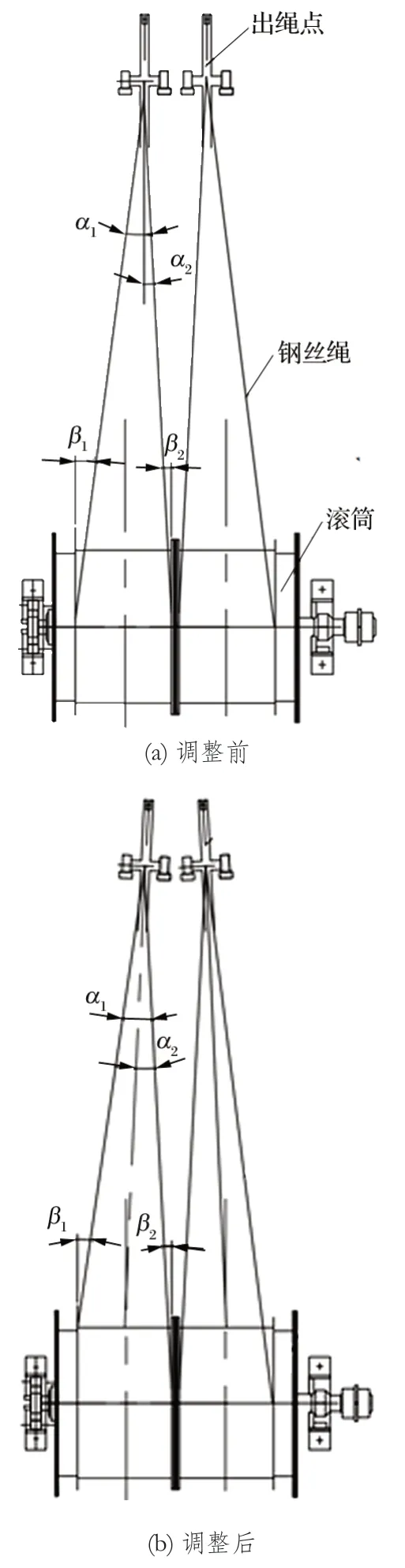

圖4 調整前后鋼絲繩內外偏角對比示意
1 號天輪的內偏角為 1°17′53″；1 號天輪的外偏角為 1°19′24″；2 號天輪的內偏角為 1°14′40″；2 號天輪的外偏角為 1°18′08″。
測量結果滿足《金屬非金屬礦山安全規程》要求。
2.4 調整后鋼絲繩磨損狀態 天輪調整后，筆者針對提升機系統對罐籠進行調繩作業，并核查鋼絲繩與原位置是否存在異動，確認無問題后進行試車。經過為期兩周的觀察與監測，鋼絲繩繩徑基本保持平穩，不再有異常磨損的情形出現，同時鋼絲繩與天輪外緣也未再出現干涉現象。
3 結語 礦井提升機的鋼絲繩偏角問題是影響提升系統鋼絲繩安全運行的重要因素之一，如果鋼絲繩偏角過大，將加大鋼絲繩與天輪輪緣的磨損，降低鋼絲繩的使用壽命，磨損嚴重時，甚至還會發生斷繩事故，造成不可挽回的損失。
筆者在解決提升機運行過程中提升繩偏角過大的問題時，沒有改變提升機的現有基礎及安裝位置，而是將天輪沿出繩點進行了適當?shù)慕嵌刃D(zhuǎn)，zui終滿足《金屬非金屬礦山安全規程》規定的使用要求，經過后期觀察，鋼絲繩不再出現異常磨損現象，事實證明，這種方法是可行的。
